XL-21型低壓動力配電柜
產品概述
XL-21(G)型低壓封閉式動力柜，適用于發電及工礦企業交流電壓500V及以下的三相三線、三相四線、三相五線制系統，作動力照明配電之用。XL-21(G)型低壓封閉式動力柜，具有配電方案靈活、組合方便、實用性強、結構新穎等特點。
使用環境條件
1. 海拔高度不超過2000m;
2. 沒有粉塵、腐蝕性氣體和雨水侵襲的戶內;
3. 周圍空氣溫度：周圍空氣溫度上限為+40℃，下限為-25℃。在24小時內測得的平均溫度不超過+35℃，在存儲、運輸條件下溫度為-25℃至55℃之間，短時不超過70℃;
4. 相對濕度：空氣相對濕度在最高溫度+40℃，不超過50%;
5. 沒有震動及顛簸，且安裝傾斜度不超過5°。
結構特點
本產品系戶內封閉式配電箱。箱體結構用薄鋼板彎制焊接而成，其正面為單扇左開門，門上裝有電壓表、電流表等測量?jī)x表和操作電器、信號電器。刀開關操作手柄裝在箱前右柱上部。箱體上部有可拆卸的蓋板，箱內右側設有固定電器電纜之線夾。配電箱靠墻安裝。進出線電纜由底部引入。用戶有特殊要求，亦可在箱頂蓋板上開進線敲落孔或加裝母線室。
主要技術參數

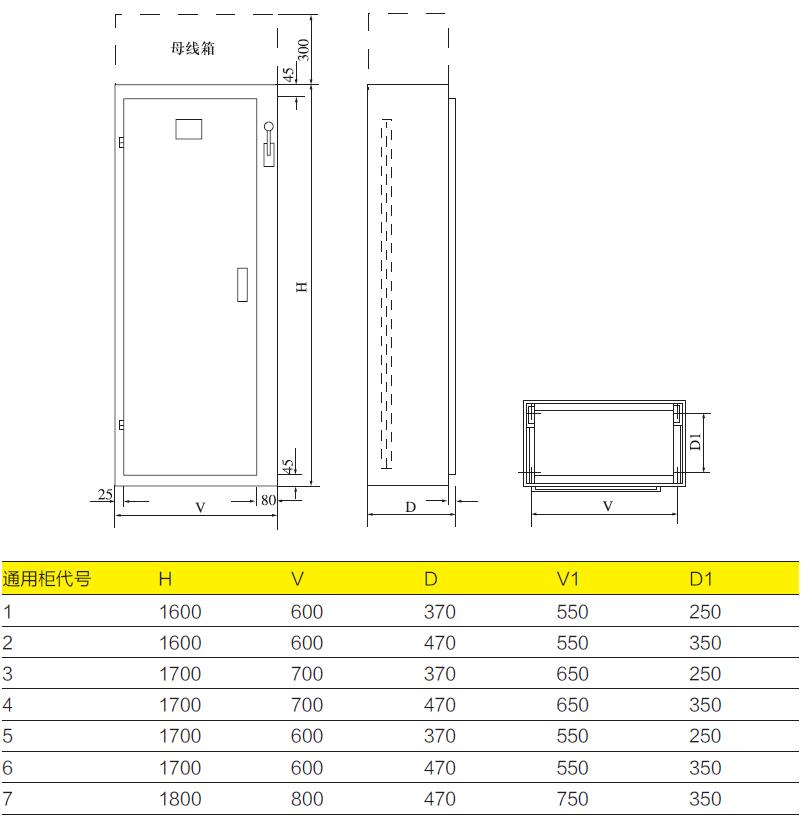

外形及安裝尺寸圖
使用、維護和檢修
動力配電箱在安裝或檢修后，在投入運行前須進行下列各項檢查與試驗(檢修后的檢查與試驗，視其檢修質性而定)。
1.檢查動力配電箱內部裝設電器設備和二次接線是否符合圖紙要求。
2.檢查用手操作的刀開關，空氣開關是否靈活，應無卡軋形象。
3.檢查所裝設的電器設備接觸是否良好，是否符合該電器設備的本身使用要求。
4.檢查動力配電箱內部有無其他異物及各部分緊固螺釘是否有松動現象。
